初ハジめに
移動イドウ運用ウンヨウするときに、簡単に設置セッチ出来デキて使用シヨウできるアンテナを作ツクりたいと思オモいました。
ただし、できればゲインが有アって、指向性シコウセイもある程度テイド欲ホしいところです。
ローカル局キョクにHF用ヨウのヘキサビームを移動イドウ運用ウンヨウに使用シヨウしている局キョクが有アります。
マルチバンドに出デられる魅力ミリョクのあるアンテナですが、設営セツエイにはかなりの時間ジカンを要ヨウします。
そこで、６ｍバンド専用センヨウにして、簡単カンタンに展開テンカイ設置セッチできるアンテナに挑戦チョウセンしてみました。
６ｍバンド用ヨウのヘキサビームは、市販シハン品ヒンだと半径ハンケイ864mmと言イう物モノが有アります。
そこで、超チョウ大型オオガタの傘カサならば、このくらいの半径ハンケイのものが有アるのではと探サガしてみました。
見ミつけたのは「超大型90cm長傘 メガブレラ」という、開ヒラいたとき直径チョッケイが1600mmという傘カサです。
骨ホネは10本ホンで親骨オヤボネと主軸シュジクはグラスファイバー製セイという、アンテナにはうってつけの傘カサでした。
早速サッソク、MMANAでシミュレーションしてみると、上手ウマくいきそうな結果ケッカが得エられました。
（別紙ベッシ、エレメント参照願サンショウネガいます。）
ソーターバラン部ブの作成サクセイ
ソーターバラン：フェライトコア（ESD-R-25 SD）に1.5D2Vの同軸ドウジクを5ターン巻マきします。
傘カサの先端センタンから１０ｍｍの部分ブブンを金カナ鋸ノコでカット、バリをやすりで成形セイケイしておく。
カットした先端センタン部分ブブンの中心チュウシンを狙ネラって、４ｍｍ～５ｍｍのドリルで同軸ドウジクケーブルを通トオす穴アナを開アける。
ドリルは傘カサの先端センタン部分ブブンを貫通カンツウさせるため、長ナガさ６０ｍｍ以上イジョウのものが必要ヒツヨウです。
先端センタン部分ブブンの内部ナイブは木質モクシツなので、穴アナあけ加工カコウは容易ヨウイです。ただし、穴が中心から外れると、
傘の骨部分を傷つける恐れがあり、注意深く作業する必要が有ります。

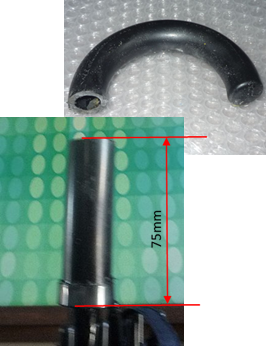

傘カサの柄エの部分ブブンの合成ゴウセイ皮革ヒカクを剥ムき、ストレートな部分ブブン（約ヤク７５ｍｍ）を残ノコして金カナ鋸ノコでカットします。

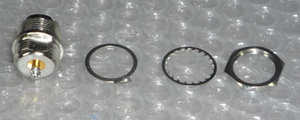

柄エの中空チュウクウ部分ブブンの内径ナイケイが約ヤク14㎜なので、ここにM型ガタ接栓セッセンを挿入
する加工カコウをします。
M型ガタ接栓セッセンの外形ガイケイが
15㎜なので、リーマや
ルーターで慎重シンチョウに
削ケズり、きつく嵌合カンゴウ
するように加工カコウします。
このM接栓セッセンに直接チョクセツ1.5D-2Vの同軸ドウジク約ヤク
２ｍを半田付けし、傘の主軸を通し
て、先端より引き出します。
実際は、同軸を先端部分から挿入し、
柄のほうに引き出すほうが簡単です。
同軸ドウジクの芯シン線セン部分ブブンとグランド側ガワが、
ショートしないように、テープで保護ホゴ
しておきます。
M型ガタ接栓セッセンを主軸シュジクに固定コテイしてしまうと
この部分ブブンにアクセスできないので、
要注意です。
傘カサの先端センタン部分ブブンに、フェライトコア（ESD-R-25 SD）で
ソーターバランを構築します。
1.5D-2Vを５回カイ巻マきつけています。
マストに固定コテイするための工作コウサク

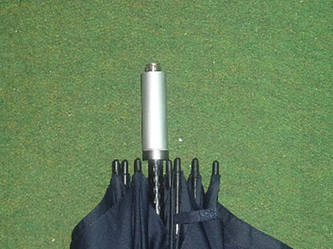

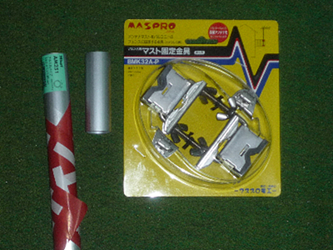

マストに固定コテイするため、傘カサの柄エの部分ブブンをアルミ

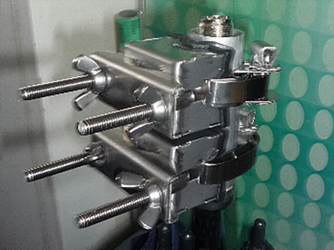

パイプで補強し、マスプロのフェンス用マスト
固定コテイ金具カナグで固定コテイすることにしました。
アルミパイプはHikariのAM251が計ハカったように
傘の柄の部分にフィットします。
（外形ガイケイ25ｍｍ、厚アツさ1ｍｍ）
長ナガさを75ｍｍにカットし、傘カサの柄エに装着ソウチャク、アルミ
パイプの端から８ｍｍの所にφ2.6の穴を開け、
セルフタッピングビスにて、アルミパイプと、
傘の柄と同軸コネクタを固定できるようにしました。
これで、アルミパイプと同軸ドウジクのグランドが同電位になります。
（止トめなくてもかまいませんが念のため）
アルミパイプとM接栓セッセンの隙間スキマにエポキシ樹脂ジュシのボンドを充填ジュウテンして強度キョウドを補強ホキョウします。
エレメントの作成サクセイ

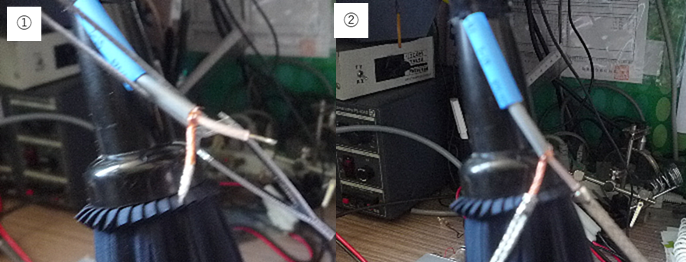

①ソーターバランから約ヤク5㎝の所トコロで、同軸ドウジクの末端マッタンを写真シャシンのように加工カコウします。

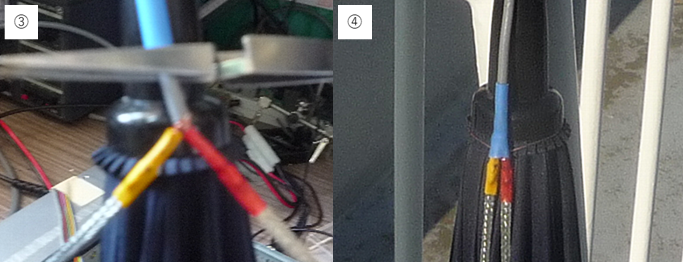

②そこに、エレメントのすずめっき平編銅線を半田付けし、③収縮シュウシュクチューブにて保護ホゴします。
④同軸ドウジクケーブルとエレメントの接続セツゾク点テンをエナメル銅線ドウセンで傘カサの先端センタン部分ブブンに固定コテイします。

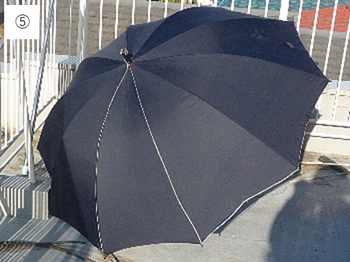

⑤傘カサの骨ホネに沿ソってエレメントを張ハり、途中トチュウ3か所ショほど、エナメル銅線ドウセンでエレメントを骨ホネに固定コテイします。
骨ホネの先端センタン部ブはプラスチックのキャップがかぶせてあり、傘カサの布ヌノを固定コテイする糸イトを通トオす穴アナが有アります。
この穴を利用してエレメントをエナメル銅線ドウセンで固定していきます。

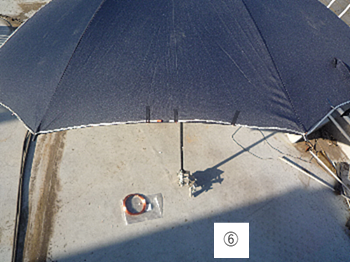

⑥傘カサのエッジに沿ソわせて、エレメントをエナメル銅線ドウセンで固定コテイしていきます。
エナメル銅線ドウセンを鋭角エイカクにカットすると、簡単カンタンに傘カサの布ヌノを貫通カンツウさせることができます。
骨ホネとの値ネの間アイダは、3か所ショほど固定コテイしました。エキサイタと導ドウ波ハ器キの終端シュウタン部分ブブンは4か所ショになります。
性能セイノウ測定ソクテイ
MMANAによるシミュレーションで得エられたデータ通ドオりにエレメントの長ナガさをカットし、傘カサに
貼ハり付ツけます。

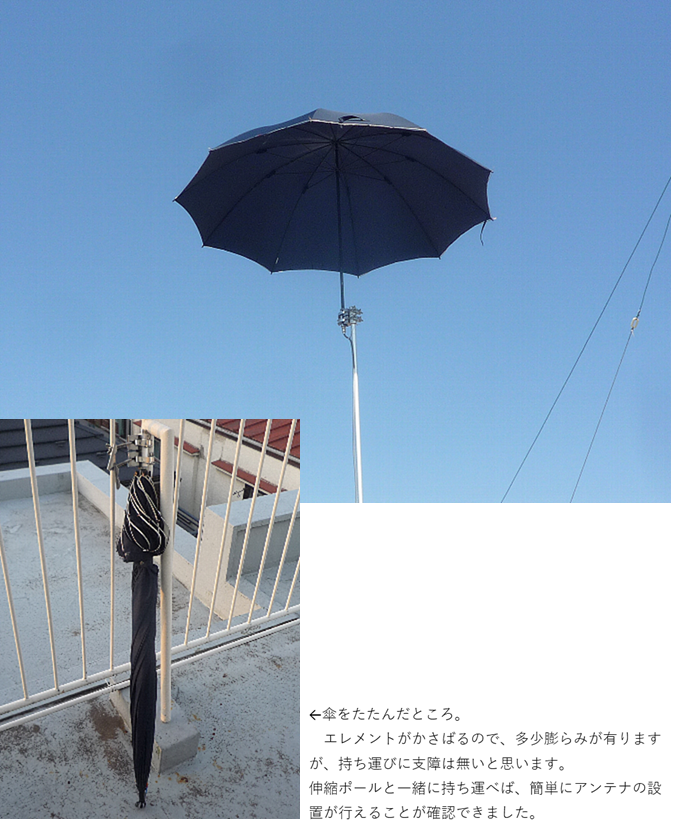

ヘキサビームを鉄筋テッキンの2階カイ屋上オクジョウにて、伸縮シンシュクポールに約ヤク５ｍ（傘カサの先端センタンまで）になるように設置セッチして、
データを採ってみました。同軸ドウジクケーブルは長さ8.2ｍの5D2Vを使用シヨウしました。
周波数シュウハスウ(MHz) 50.0 50.5 51.0 51.5 52.0 52.5 53.0 53.5 54.0
SWR 1.7 1.4 1.1 1.0 1.1 1.3 1.7 2.0 2.6
シミュレーション結果ケッカより少スコし周波数シュウハスウが高タカいほうにずれた様ヨウですが、実用的ジツヨウテキに使用シヨウする50Mから
53MHzの間アイダでSWRが1.7に収オサまっており、無ム調整チョウセイでも十分ジュウブンに実用ジツヨウになるアンテナであると思オモいます。
